LK-FCPD InGaAs Fotodetektor
- Breet Bandbreet
- Incorporated Bias-T
- O/E Hybrid Integréiert
- Niddereg Kaméidi, Breetband
- SMA Connector
- Niddereg Däischter Stroum, héich Signal-to-Geräusch Verhältnis.
- Kleng Form Faktor.
Produkt beschreiwung
De Fiber-Coupled Photodetector (FCPD) ass en fortgeschratt optoelektronescht Hybrid System, deen eng Breetband Indium Gallium Arsenide (InGaAs) Photodiode integréiert. D'InGaAs PIN Photodiode ass entwéckelt fir op Wellelängte vun 1000 bis 1650 Nanometer ze reagéieren. LK-FCPD ass fäeg fir Bandbreedungen vun 1 Gigahertz, 2.5 Gigahertz ze liwweren, a bitt personaliséierbar Léisunge mat enger maximaler Bandbreedungskapazitéit vun 8 Gigahertz. Den Apparat gëtt vun enger +5-Volt Versuergungsspannung ugedriwwen an ass mat engem Standard FC (Gesiicht-kontaktéiert) Glasfaser-Stecker fir optesch Input ausgestatt. D'Radio Frequenz (RF) Ausgang gëtt duerch e SMA-kompatibele Stecker erliichtert, deen op 50 Ohm impedanz ugepasst ass.
LK-FCPD ass liicht, manner wéi 15 Gramm, wat avantagéis ass fir Uwendungen déi minimal Mass erfuerderen. Den Apparat entsprécht der Restriktioun vu Geféierleche Substanzen (RoHS) Direktiv 2.0, a garantéiert datt et streng Ëmwelt- a Sécherheetsreglementer entsprécht.
technesch Spezifikatiounen
| Typesch & Absolut maximal Bewäertung | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Bewäertung | Eenheet |
| Stockage Temperatur Rei | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Operatioun Fall Temperatur Beräich | TC | 25 | -40 ~ +70 | ℃ |
| Bias Volt | VR | +5 | +4.75 ~ +5.25 | V |
| Optesch Input Power | Pin | 0 | +5 | dBm |
| Burn-out Optical Power | PB | - | 13 + | dBm |
| Lead soldering Temperatur | Tp | 280 (10s) | 330 (10s) | ℃ |
| Elektresch / Optesch Charakteristiken (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | sym | Test Zoustand | Parameter Wäerter | Eenheet | |||
| Wellelängteberäich | λ | - Déi | 1000-1650 | nm | |||
| Frequenz Range | - Déi | - Déi | L Band | S Band | CM | - Déi | |
| Kleng Signal Bandwidth | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Reaktiounsfäegkeet | Re | VR =+5V, Pin = 1 mW | λ = 1310 nm | ≥0.90 | ≥0.90 | ≥0.90 | A / W |
| λ = 1550 nm | ≥0.90 | ≥0.90 | ≥0.90 | ||||
| Amplitude Flatness | A | TC = -40 ~ +70 ℃ | ≤ ± 1.5 | ≤ ± 2 | dB | ||
| Ausgang VSWR | VSWR | - Déi | ≤ 2 | ≤ 2.2 | - Déi | ||
| Saturatioun Optical Power | Ps | VR = +5 V, λ = 1550 nm AC Moduléiert |
+5 | dBm | |||
| Saturation RF Output Power | Paus | - Déi | -10 | dBm | |||
| Däischter Stroum | ID | - Déi | ≤10 | nA | |||
| Ausgangsimpedanz | RL | - Déi | 50 | Ω | |||

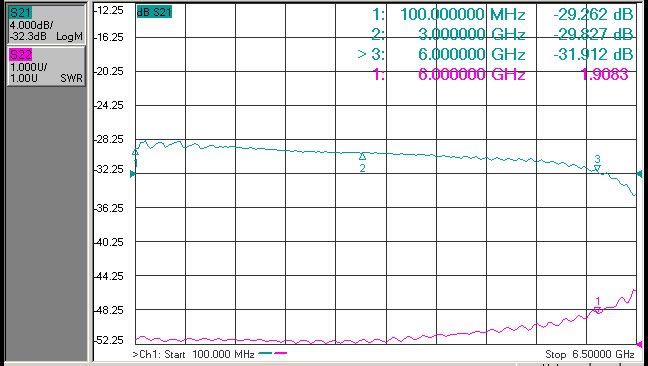

● Typesch Äntwert Curves
Fig. 1 L- Band FCPD InGaAs Photodetektor Frequenz Äntwert
Fig. 2 S- Band FCPD InGaAs Photodetector Frequenz Äntwert
Fig. 3 C- Band FCPD InGaAs Photodetector Frequenz Äntwert

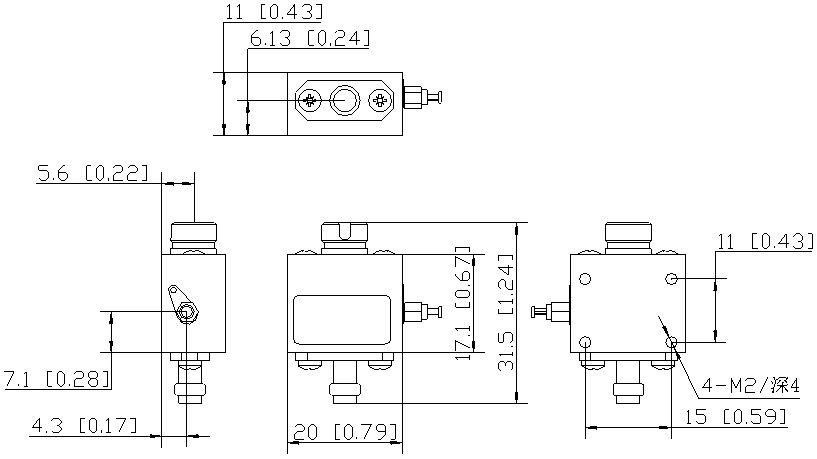

●Dimensioun a Pins (Eenheet: mm [Zoll] )
Optesch Connector: FC (Gesiicht-kontaktéiert) Glasfaser Connector
RF Connector: SMA
●Bestellt Informatioun
Blat 1:
| Code | Analog Bandbreedung |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Personnalisatioun (≦ 8GHz) |
● Precautiounen
Gitt sécher datt d'Faserkupplungsfacett propper ass ier Dir et mam Opto-Circuit verbënnt.
RF Interface an optesch Interface solle mat Staubkappe bedeckt ginn wann net am Gebrauch.
De passenden ESD Schutz ass erfuerderlech beim Lageren, Transport
All eis Standard Photodetektore kënnen a Moduler personaliséiert ginn!
Applicatioun
Radar Informatiounsveraarbechtung
Elektronesch Krichsféierung
Antenne Miessung
Fiber Optic Kommunikatiounen
Sécherheet a Surveillance
