LK-NY15T UWB direkt moduléiert Sender
- Héich-Vitesse direkt moduléiert DFB Laser
- Ultrabreetband (besser wéi 18GHz)
- Automatesch Optical Power Kontrolléiere
- Operatioun Fall Temperatur: (-40 ℃ ~ 70 ℃)
- Wellelängt 1550nm
- Excellent Säit Modus Ënnerdréckung Verhältnis
- Héich integréiert Modulverpackung
- Héich-Dynamic-Range
- Héich Ausgangsleeschtung
Produkt beschreiwung
LK-NY15T Sender besteet haaptsächlech aus verschiddene Schlësselkomponenten, dorënner High-Speed direkt moduléiert Distributed Feedback (DFB) Laser, Circuit fir automatesch optesch Kraaftkontrolle, Circuit fir automatesch Temperaturkontroll, Spannungsstabiliséiere Konversiounscircuit, an Iwwerwachung an Indikatioun Circuit.
Dëse Sender funktionnéiert op enger Wellelängt vun 1550nm an huet eng Modulatiounsbandbreedung déi 18GHz iwwerschreift, mat enger Ausgangskraaft, déi fäeg ass bis zu 10mW z'erreechen, wärend eng stabil Ausgangswellelängt behalen. Et gëtt vun enger eenzeger positiver Energieversuergung ugedriwwen, déi stabil Operatioun iwwer e Spannungsberäich vu +7V bis +36V garantéiert.
Zousätzlech ass de LK-NY15T Sender mat Funktiounen ausgestatt, déi den normale Status vun der Energieversuergung an der optescher Kraaftoutput uginn, fir d'Benotzer intuitiv operationell Feedback ze bidden.
technesch Spezifikatiounen
Absolut Maximal Bewäertungen
| Parameter | Symbol | Min. | Typ. | Max. | Eenheet |
| Stockage Temperatur | TSTG | -55 | 25 + | 85 + | ℃ |
| Operatioun Temperatur | TC | -40 | 25 + | 70 + | ℃ |
| RF Input Muecht1 | Pin | - | 10 + | 20 + | dBm |
| Volt | Vin | +7 | 12 + | 36 + | V |
(1) Kontinuéierlech Welle (CW) Aarbechtsmodus.
Optesch an elektresch Spezifizéierung (TC = 22±3℃)
| Parameter | Symbol | Zoustand | Min. | Typ. | Max. | Eenheet |
| Wellelängt | λ | - | - | 1550 | - | nm |
| Frequenz (3dB) | f3dB | X Band | 0.1 | - | 12 | GHz |
| Ku Band | 1 | - | 18 | |||
| Liicht Output Muecht | P | - | 5 | 10 | - | mW |
| Relativer Intensitéit Kaméidi | rhein | - | - | - | -155 | dBc/Hz |
| Retour Verloscht (VSWR) | VSWR | X Band | - | - | 2 | - |
| Ku Band | - | - | 2.2 | |||
| Input 1 dB Kompressioun | - | - | 13 + | 15 + | - | dBm |
Energieversuergung (TC = 22±3℃)
| Parameter | Min. | Typ. | Max. | Eenheet |
| Volt | +7 | 12 + | 36 + | V |
| aktuell(2) | 0.07 | 0.1 | 1 | A |
(2) Testbedingung: Vin = +12V.
● Typesch Äntwert Curve

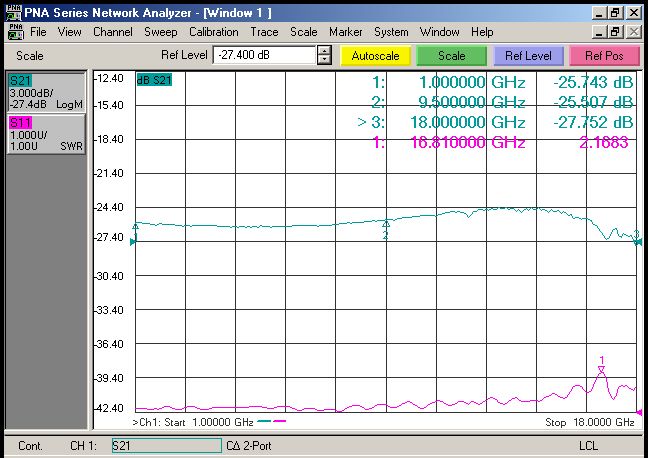

Figur 1 LK-NY15T-X Sender typesch Äntwert Curve
Figur 2 LK-NY15T-Ku Sender typesch Äntwert Curve
● Typesch Spektrogramm

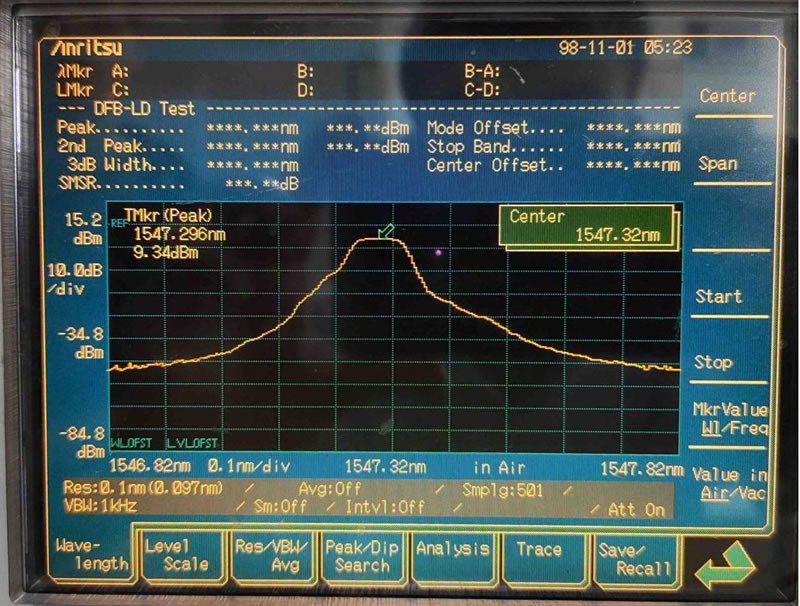

Figur 3 LK-NY15T Sender typesch Spektrogramm
● Dimensioun Eenheet: mm [Zoll]

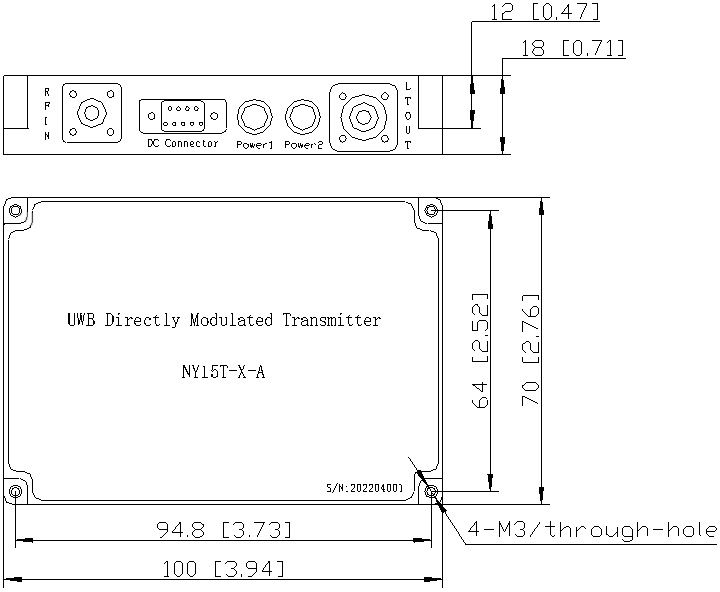

Figur 4 LK-NY15T Sender Dimensioun
RF Connector: SMA
Power Connector: J30J-9-ZKP
● Pin Of Muecht Fourniture
| Parameter | Beschreiwung | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Volt | + 12V | NC | GND | NC | |||||
● fir Informatiounen
Blat 1:
| Symbol | Beschreiwung |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Blat 2
| Symbol | bewegen Type | Beschreiwung |
| N | personnaliséierten | personnaliséierten |
| A | FC / APC | Standard 9/125μm SM-Faser |
| P | FC / PC | Standard 9/125μm SM-Faser |
Applicatioun
Antenne & Radar
Elektronesch Géigemoossnam System
Analog RF Linken Iwwerdroung
Breetband Wireless Kommunikatioun
Mobil Kommunikatioun Basisstatioun
